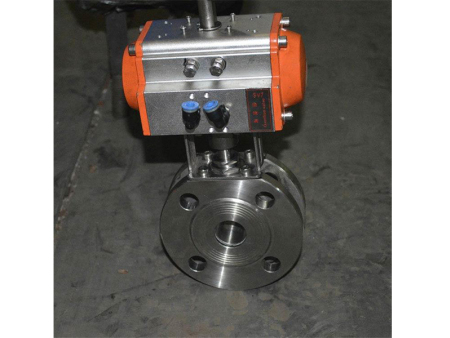

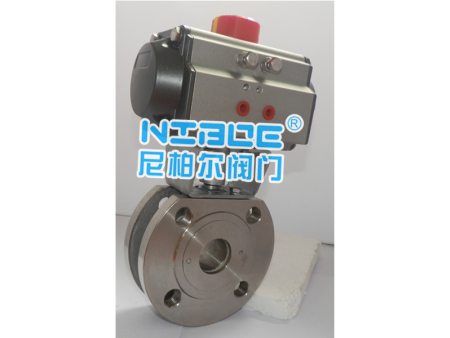

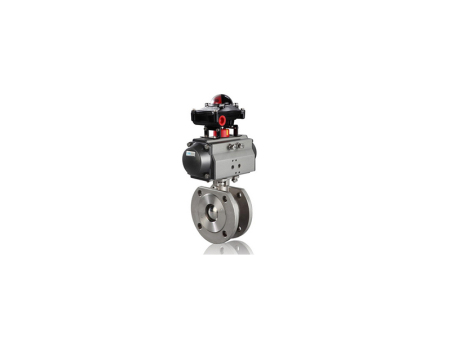

Q671F气动对夹式球阀 Q671F气动对夹式球阀产品参照意大利产品的特点，与普通球阀相比，具有结构长度短、重量轻、安装方便、节省材料等显著的优点。对夹保温夹套球阀保温效果好。此外，阀座采用弹性密封结构，密封可靠，启闭轻松。设有耐火结构，万一发生火灾时，仍然能够可靠操作并具有良好的密封性。根据用户需要，可设有防静电结构。设置了90°开关带孔定位片，根据需要可以加锁，防止误操作。
产品介绍
产品名称： 气动对夹式球阀 产品型号： Q671F 公称通径： DN15～DN200 结构形式： 球形 公称压力： 1.6Mpa～2.5Mpa 连接方式： 对夹式 适用温度： ≤300ºC 驱动方式： 气动（可佩带手操） 阀体材质： 铸钢、不锈钢 制造标准： 国标GB、德国DIN、美国API、ANSI 适用介质： 水、油、气体、液体 生产厂家： 湖南尼柏尔阀门有限公司 产品说明
Q671F气动对夹式球阀产品参照意大利产品的特点，与普通球阀相比，具有结构长度短、重量轻、安装方便、节省材料等显著的优点。对夹保温夹套球阀保温效果好。此外，阀座采用弹性密封结构，密封可靠，启闭轻松。设有耐火结构，万一发生火灾时，仍然能够可靠操作并具有良好的密封性。根据用户需要，可设有防静电结构。设置了90°开关带孔定位片，根据需要可以加锁，防止误操作。
产品用途
Q671F气动对夹式球阀适用于Class150、PN1.0～2.5MPa，工作温度 29~180℃(密封圈为增强聚四氟乙烯)或 29~300℃(密封圈为对位聚苯)的各种管路上，用于截断或接通管路中的介质，选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。
适用介质：水、气、油品、天然气和酸碱腐蚀性介质。
适用温度：-20～150～300℃
驱动方式：手动、气动、电动等。
公称压力：1.6～2.5MPa主要零件材料
序号
NO零件名称
材质
1
阀体
不锈钢CF8M/CF8
碳钢WCB
2
球
不锈钢316/304
不锈钢SS304
3
密封垫
聚四氟乙烯PTFE
聚四氟乙烯PTFE
4
阀杆
不锈钢316/304
不锈钢SS304
5
填料
聚四氟乙烯PTFE
聚四氟乙烯PTFE
6
定位锁
不锈钢304
不锈钢SS304
7
手柄
不锈钢304
不锈钢SS304
8
阀杆螺母
不锈钢304
不锈钢SS304
9
填料压盖
不锈钢304
不锈钢SS304
10
手柄套
塑料
塑料
11
密封瓶帽
不锈钢316/304
不锈钢SS304
12
垫圈
聚四氟乙烯PTFE
聚四氟乙烯PTFE
主要尺寸单位：mm
SIZE
1/2"
3/4"
1"
11/4"
11/2"
2"
21/2"
3"
4"
5"
6"
8"
d
15
20
25
29
38
62
76
92
110
145
195
L
32
38.5
45
55
62
72
95
120
145
200
225
275
D
95
105
115
135
145
160
180
195
215
245
280
335
D1
65
75
85
100
110
125
145
160
180
210
240
295
D2
45
55
65
78
85
100
120
135
155
185
210
265
H
62
70
79
86
92
102
158
172
187
200
240
278
E
110
125
135
150
150
180
250
300
350
650
840
1000
b
14
14
16
16
18
20
22
24
24
26
26
28
z-d1
4-14
4-14
4-14
4-18
4-18
4-18
4-18
8-18
8-18
8-18
8-23
12-20
f
2
2
2
3
3
3
3
3
3
3
3
3
